Новое семейство железосодержащих магнитных сплавов с памятью
формы, обладающих гигантскими обратимыми деформациями

Проект РФФИ № 16-57-45066

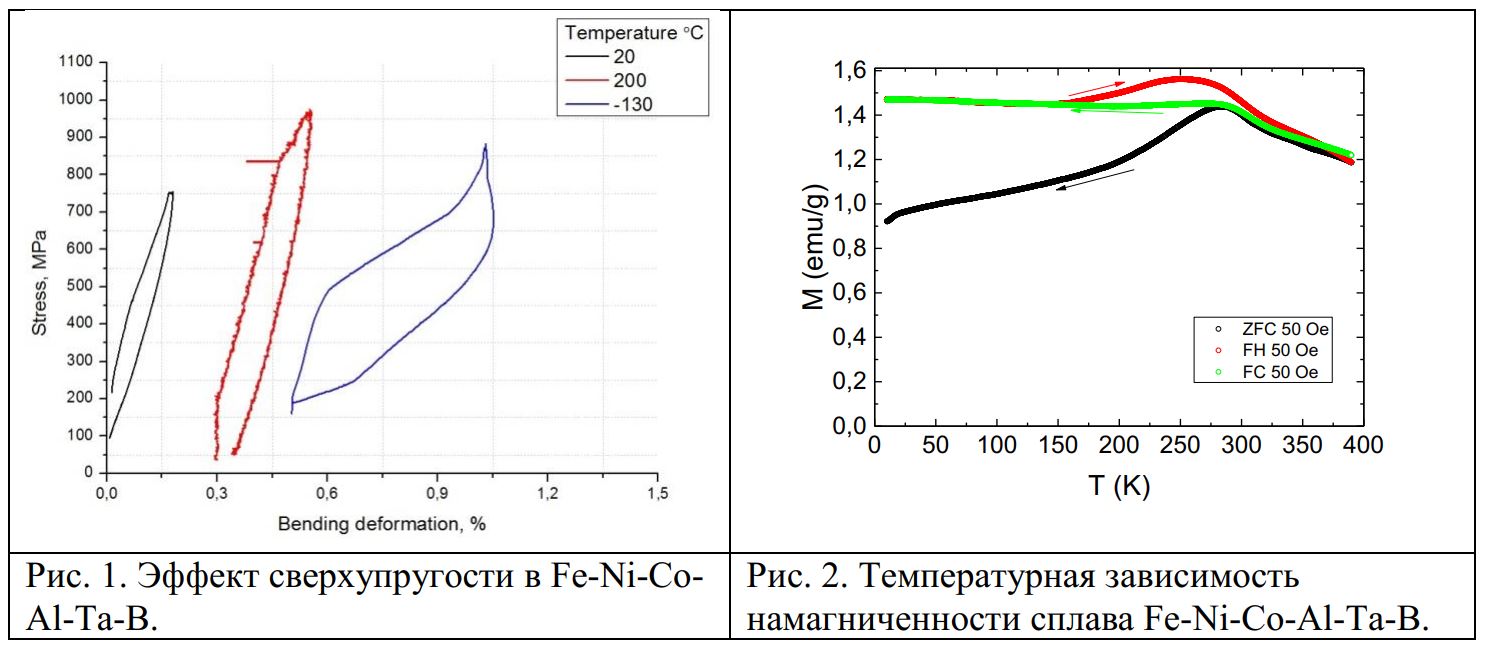

Ранее сообщалось, что добавление элементов Ta и B в сплав системы FeNiCoAl изменяет не термоупругое мартенситное превращение в термоупругое и приводит к «гигантской» сверхупругости до 13.5% в сплаве Fe40.95Ni28Co17Al11.5Ta2.5B0.05. Это существенно больше, чем у самого лучшего сплава с эффектом памяти Ti-Ni, а кроме того сплав на основе железа оказался прочнее никелида титана почти вдвое (1ГПа). Методами индукционной и дуговой плавки с последующим гомогенизирующим отжигом и закалкой изготовлены слитки сплавов систем Fe-Ni-Co-Al и Fe-Ni-Co-Al-Ta-B, затем электрорезкой и прокаткой изготовлены пластины сплавов и исследованы кристаллографическая структура методом рентгеновской дифракции, термомеханические и магнитные свойства. Обнаружен эффект сверхупругости при температуре ниже 330 К (см. Рис. 1). При измерении температурных зависимостей намагниченности обнаружен типичный для ферромагнетиков ход, который при понижении температуры от 335 К сменяется неоднозначным гистерезисным поведением (Рис. 2). Полученные данные можно объяснить комбинацией состояний спинового и деформационного стекла. Исследования железосодержащих сплавов должны быть продолжены, так как сильная сверхупругость представляет большой интерес для создания сверхустойчивых к экстремальным нагрузкам конструкций.
